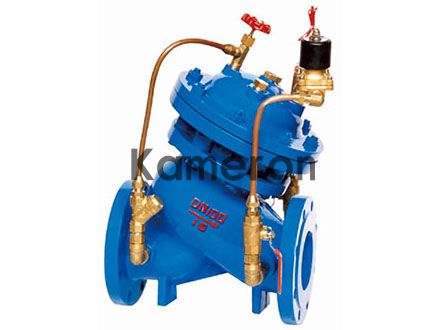

J145X、H108X隔膜式电动遥控阀

产品概述 AX742X安全泄压/持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。该阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。安装示意图主要连接外形尺寸公称通径 DN (mm)L

立即咨询立即咨询

咨询电话：400-015-1889

微信：13968992243邮箱：kameroon@163.com

产品详情

产品概述

AX742X安全泄压/持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。该阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。

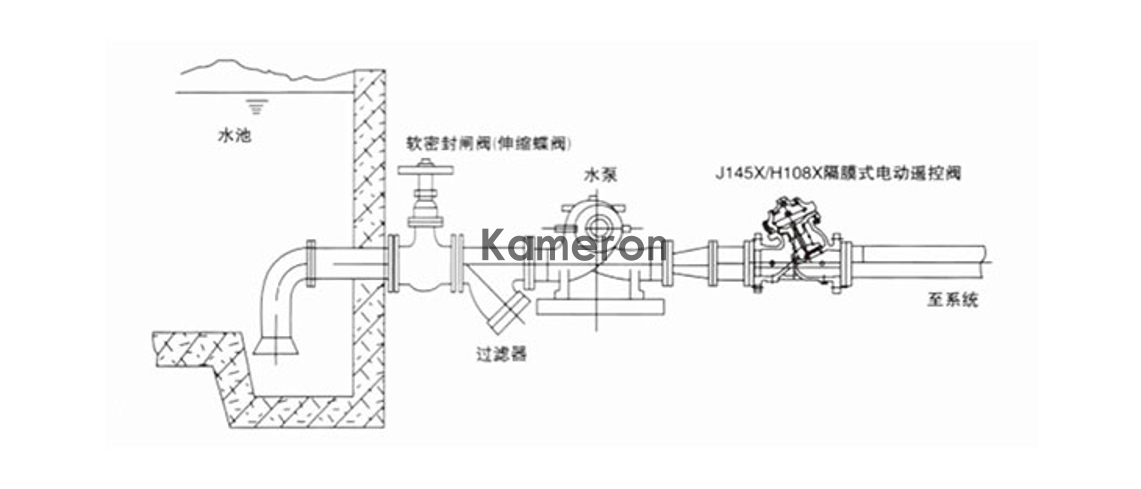

安装示意图

主要连接外形尺寸

公称通径 DN (mm)	L	H	D			D1			N-φd
			1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa
			1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa	1.0 Mpa	1.6 Mpa	2.5 Mpa
50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
65	215	328	185	185	185	145	145	145	4-18	4-18	8-18
80	245	364	200	200	200	160	160	160	8-18	8-18	8-18
100	290	418	220	220	235	180	180	190	8-18	8-18	8-22
125	335	481	250	250	270	214	210	220	8-18	8-18	8-22
150	350	543	285	285	300	240	240	250	8-22	8-22	8-26
200	430	673	340	340	360	295	295	310	8-22	12-22	8-26
250	500	792	395	405	425	350	355	370	12-22	12-26	12-30
300	540	927	445	460	485	400	410	430	12-22	12-26	16-30
350	560	957	505	520	555	460	470	490	16-22	16-26	16-33
400	650	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	710	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	770	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	890	1600	780	840		725	770		20-30	20-36
700	980	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36
