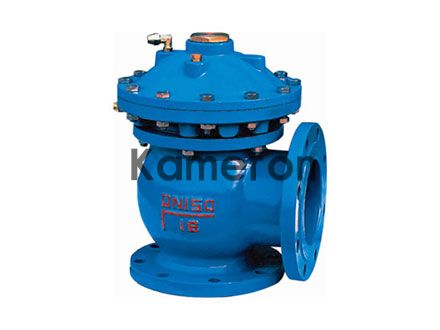

JM744X、JM644X快开排泥阀

产品概述JM744X/JM644XB隔膜式液压、气动快开排泥阀，是一种由液压源或气动源执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源。采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。安装示意图主要技术参数公称压

立即咨询立即咨询

咨询电话：400-015-1889

微信：13968992243邮箱：kameroon@163.com

产品详情

产品概述

JM744X/JM644XB隔膜式液压、气动快开排泥阀，是一种由液压源或气动源执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源。采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

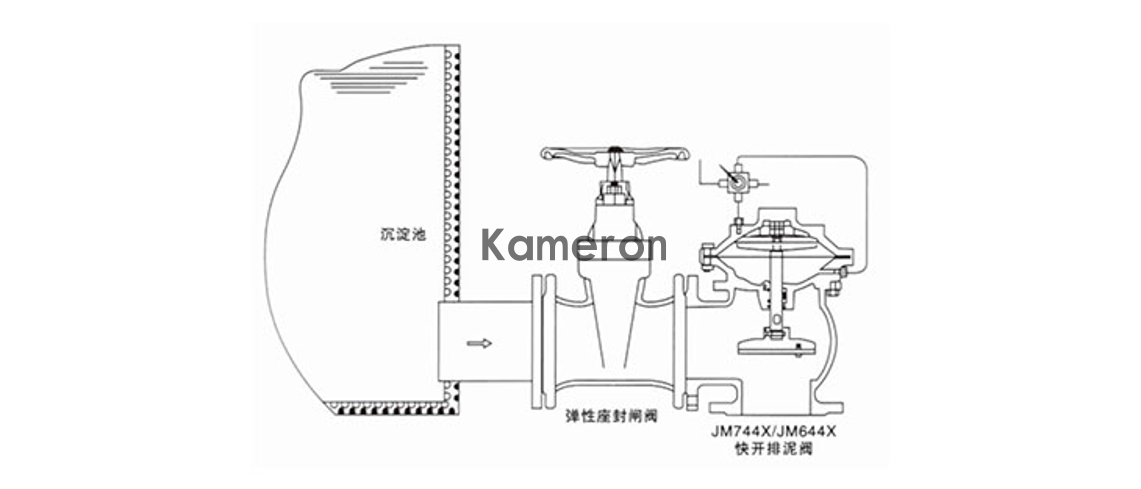

安装示意图

主要技术参数

公称压力	0.6Mpa、1.0Mpa
公称通径	100-400mm
最新驱动压力	0.15MPa
适用介质	水、污水
驱动介质	清水、气
适用温度	0-80℃
法兰标准	GB/T17241.6 GB/T 9113
试验标准	GB/T 13927 API 598

主要零部件材料

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	铸铁、球铁、碳钢	球铁、青铜	不锈钢	尼龙强化橡胶

主要连接外形尺寸

公称通径	尺寸（mm）			接管螺纹G	阀杆材质
DN( mm)	H	L1	L2	接管螺纹G	阀杆材质
80	480	135	125	1 /2"	不锈钢
100	500	145	125	1/2"	不锈钢
150	620	175	145	1/2"	不锈钢
200	735	225	185	1/2"	不锈钢
250	805	260	205	1/2"	不锈钢
300	940	280	245	3/4"	不锈钢
350	1100	305	270	3/4"	不锈钢
400	1200	340	310	1"	不锈钢
