产品详情

产品概述

JM744X液压、气动JM644X膜片式快开排泥阀采用双腔隔膜传动机构替代活塞式机构，无运动磨损，寿命长。膜片内部采用折叠形复合材料，大大提高了膜片的伸长率，延长了膜片的使用寿命，在阀门启闭过程中，不容易被拉断，而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便，阀门启闭灵活。此阀主要安装在沉淀池的底部壁外，用

以排除池底的泥沙污物。

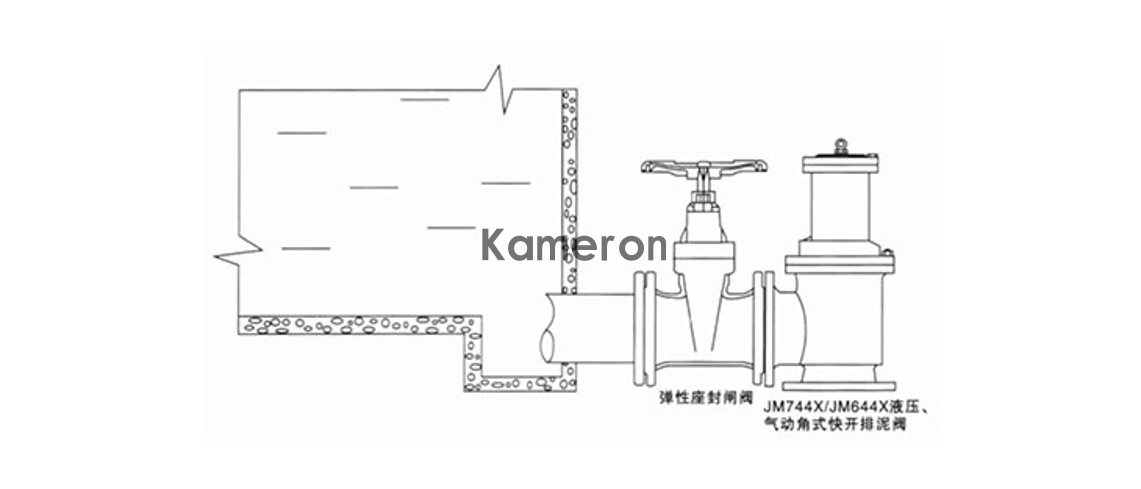

安装示意图

主要技术参数

公称压力(MPa)	0.6-1.0Mpa
公称通径(DN)	80-400mm
最低驱动压力	0.15Mpa
适用介质	水、污水
适用温度	0-80℃
法兰标准	GB/T17241.6 GB/T9113
试验标准	GB/T 13927 API 598

主要零部件材料

零件名称	材料
阀体、阀盖	铸铁、球铁、碳钢
膜片压板、阀盖	球铁、青铜
阀杆	不锈钢
膜片	尼龙强化橡胶

主要连接外形尺寸

公称通径DN( mm)	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970
